Волоконно-оптическая соединительная линия
представление
Оптоволоконная перемычка (волоконно-оптическая перемычка), сертифицированная RoHS ISO9001 и 14001. Иногда также называется волоконно-оптическая перемычка, которая представляет собой участок волоконно-оптического кабеля, оснащенного LC, SC, FC, MTRJ или ST волоконно-оптическими разъемами на обоих концах. LC-это небольшой оптоволоконный разъем, который используется чаще всего. Оптоволоконные перемычки также бывают гибридного типа, где на одном конце находится один тип разъема, а на другом — другой. Перемычки используются так же, как и перемычки, для подключения конечных устройств или сетевого оборудования к системам структурированной проводки.
характеристика
высокоплотное пространство
соединитель с керамическим кольцом
Низкие потери вставки, высокие потери отражения Размер
половина стандартного разъема
Отличная механическая долговечность
Высокая надежность и стабильность
С хорошей повторяемостью и взаимозаменяемостью
100% вставка, эхо-потери, торцевая поверхность и интерференционная проверка
применение
Телеком
кабельное телевидение, FTTH,
локальная вычислительная сеть
волоконно-оптический
датчик
Испытательное оборудование для системы оптической передачи
Технические параметры
параметр | FC,SC,LC | святой муу | MTRJ | ||||
SM | мм | SM | мм | SM | мм | ||
UPC | Бронет ранспо ртер | UPC | UPC | UPC | UPC | UPC | |
ходовой Длина волны (нм) | 1310, 1550 | 850， 1300 | 1310, 1550 | 850, 1300 | 1310, 1550 | 850, 1300 | |
Потеря вставки (дБ) | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
Потери отражения (дБ) | ≥50 | ≥60 | ≥35 | ≥50 | ≥35 | ≥50 | ≥35 |
Повторяемость (дБ) | ≤0.1 | ||||||
Взаимозаменяемость (дБ) | ≤0.2 | ||||||
Количество подключений (раз) | ≥1000 | ||||||
Прочность на растяжение (N) | ≥100 | ||||||
Долговечность (дБ) | ≤0.2 | ||||||
ходовой Температура (℃) | -45~+75 | ||||||
Температура хранения (℃) | -45~+85 | ||||||
Примечание: 1. В случае изменения спецификации, не сообщайте дополнительно. 2、Вышеуказанные спецификации подходят для устройств без разъема.
Номер режима | одномодовый | Мультирежим |
длина | (10,50 ± 0,05) мм | (10,50 ± 0,01) мм |
Наружный диаметр | (2,4990 ± 0,0005) мм | (2,4990 ± 0,0001) мм |
внутренний диаметр | (0,125+0,001/-0) мм | (0,126-0,129) мм |
концентричность | ≤1.0 | ≤4.0 |

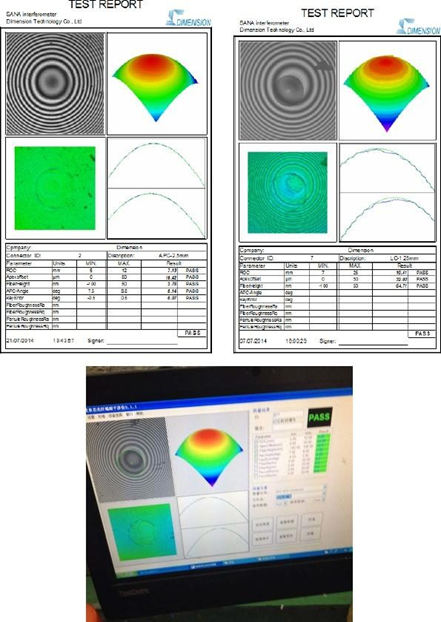

испытание на трехмерную интерференцию

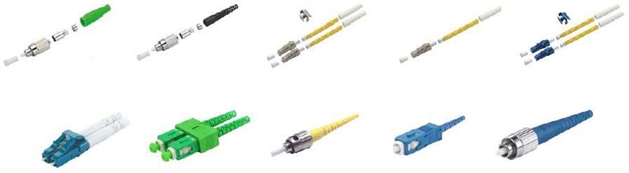

Разъемы и комплекты (цвет дизайна клиента для сапог и пылезащитных крышек)
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
