Электрооптический модулятор интенсивности
Презентация продукции
Электрооптический модулятор интенсивности серии HC-AM использует электрооптический эффект кристалла ниобата лития для модуляции интенсивности оптического сигнала с помощью интерференционной структуры Маха Зендера. Он обладает характеристиками низкой потери вставки, высокой полосы пропускания модуляции, высокого коэффициента вымирания, низкого напряжения полуволны и высокой поврежденной оптической мощности. Он в основном используется для преобразования электрооптического сигнала и генерации оптической боковой полосы в высокоскоростной оптической системе связи. Генерация оптических импульсов с высоким коэффициентом вымирания и микроволновая волоконная связь в квантовой связи.
Особенности продукции
Множественная рабочая длина волны
Низкое полуволновое напряжение
Высокая пропускная способность
Низкая потеря вставки
Область применения
Квантовая связь
Высокоскоростная волоконно-оптическая система связи
Микроволновая волоконно-оптическая связь
Технические параметры
Параметры | Символ | BN-08 | BN-10 | BN-15-10 | BN-15-20 |
Рабочая длина волны | l | 830±40 | 1064±60 | 1550±100nm | |
Потеря вставки | IL | <5 dB | <4 dB | <4 dB | <4 dB |
Потеря оптического эха | ORL | -40 dB | -45 dB | -45dB | -45dB |
Рабочая полоса пропускания (-3дБ) | S21 | 10GHz | 10GHz- | 10GHz | 20GHz |
Время подъема от 10% до 90% | tr | 35ps | 35ps | 35ps | 18ps |
Напряжение полуволны @ 50КГц, РФ | Vπ | 5V | 4.5V | 4V | 4V |
Напряжение полуволны @ Bias | Vπ | 6V | 6V | 5V | 5V |
Коэффициент вымирания | ER | 28dB | 30dB | 30dB | 30dB |
Входное сопротивление | ZRF | 50W@RF, 1MW@Bias | |||
Электрический интерфейс | SMA(f)] | ||||
Потеря электрического эха | S11 | <-10dB | |||
Входное оптическое волокно | PM Panda медленное выравнивание оси | ||||
Выходное волокно | Одномодовое волокно или волокно PM | ||||
Оптоволоконный интерфейс | FC/APC или указание клиента | ||||
Рабочая температура | Top | -10~60°C | |||
Температура хранения | Tst | -40~80°C | |||
Входная мощность электрического сигнала | Pi | <28dBm | |||
Максимальная входная оптическая мощность | Po | 20mW | 100mW | 100mW | 100mW |
Схематический

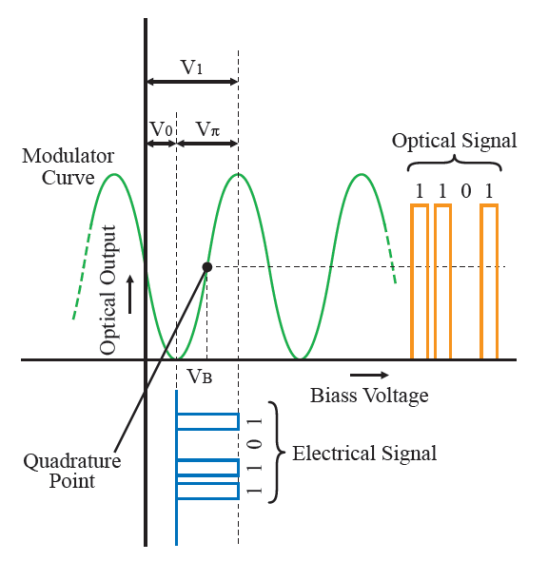

Характеристическая кривая

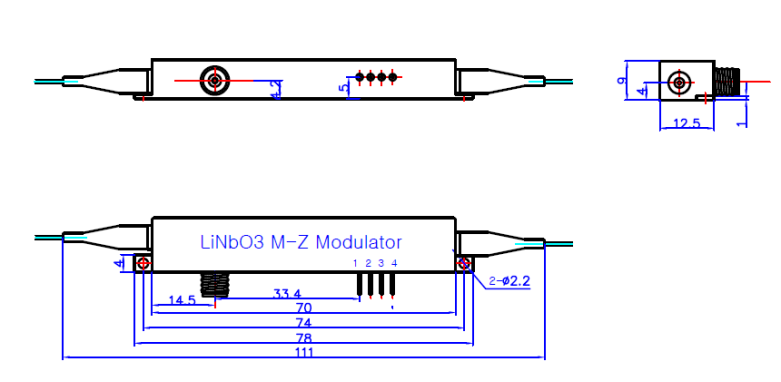

Механические размеры (в мм)
Если вам нужна дополнительная информация, ,пожалуйста, свяжитесь с нами.
