электрооптический фазовый модулятор
Введение в продукт
Электрооптические фазовые модуляторы серии HC-PM используют электрооптические эффекты кристаллов ниобата лития для фазовой модуляции оптического сигнала, а также используют титановую диффузионную или протонную технологию для изготовления оптических волноводов, которые могут реализовывать фазовую модуляцию с двойной или однополяризационной поляризацией. Он имеет низкие вставные потери, высокую пропускную способность модуляции, низкое полуволновое напряжение, высокую оптическую мощность повреждения и т.д., в основном применяется в таких областях, как оптическое щебенистое управление в высокоскоростной системе оптической связи, фазовая задержка в системе когерентной связи, создание полосы оптической боковой связи, фазовая модуляция в квантовой связи, уменьшение возбужденного рассеяния Брияна (SBS) в аналоговой системе
волоконно-оптической связи.
Характеристика продукта
многорабочая длина волны
низкое полуволновое напряжение
Низкие потери при вводе
оптическая мощность с высоким повреждением
Сфера применения
Волоконно-оптическое зондирование
Фазовая задержка (сдвигатель)
Квантовая коммуникация
Волоконно-оптическая связь, лазерный когерентный синтез
Технические параметры
параметр | символ | QN-08 | QN-10-300М | QN-10-10G | QN-15-300М | QN-15-10G | QN-15-18G |
рабочая длина волны | l | 770-880nm | 1064±60nm | 1550±100nm | |||
потери при вводе | IL | <5 dB | <4 dB | <4 dB
| <4 dB | <4 dB | <4 dB
|
Оптические обратные потери | ORL | -40 dB | -45 dB | -45 dB | -45dB | -45dB | -40dB |
Рабочая пропускная способность (-3 дБ) | S21 | 10GHz | 300MHz- | 10GHz- | 300MHz | 10GHz | 18GHz |
Время подъема от 10% до 90% | tr | 35ps | 1ns | 35ps | 1ns | 35ps | 18ps |
Напряжение полуволны Vpi@50 кГц | Vπ | 5V | 4V | 4.5V | 4V | 4V | 5V |
входное сопротивление | ZRF | 50W | 1MW | 50W | 1MW | 50W | 50W |
электрический интерфейс | 2.92mm(f) | 2pin | 2.92mm(f) | 2pin | 2.92mm(f) | 2.92mm(f) | |
Электрические обратные потери | S11 | <-10dB | |||||
Входное и выходное оптическое волокно | PM Panda медленное выравнивание | ||||||
волоконно-оптический интерфейс | FC/APC или указание клиента | ||||||
рабочая температура | Top | -10~60°C | |||||
температура хранения | Tst | -40~80°C | |||||
входная мощность электрического сигнала | Pi | <28dBm | |||||
максимальная входная оптическая мощность | Po | 20mW | 100mW | 100mW | 100mW | 100mW | 100mW |
функциональная блок-схема
![VL`~H{W@`I2ICP(}63J]95T.png](https://www.glhclink.com/storage/uploads/20240220/202402201535379944.png "VL`~H{W@`I2ICP(}63J]95T.png")
Механические размеры в мм

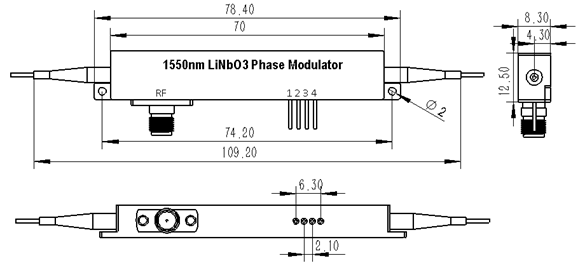

Пакет 1

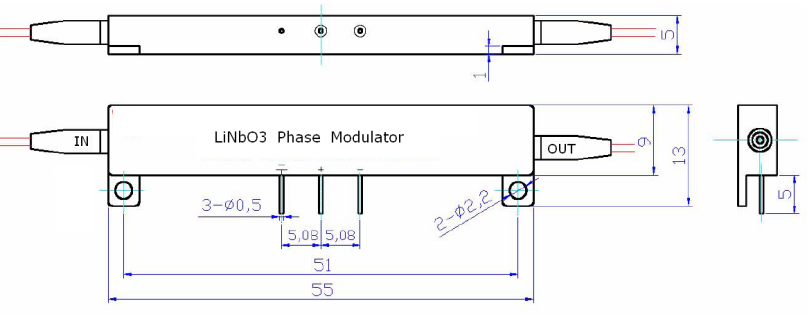

Пакет 2
Информация о заказе HC-QN-WL-BW-PP-FA
Рабочая длина волны: 15-1550нм, 10-1064нм
Полоса пропускания: 10 ГГц, 300 м
Если вам нужна дополнительная информация, ,пожалуйста, свяжитесь с нами.
