оптический переключатель с механической матрицей 4x4
Функции
низкий перекрестный помех
широкий диапазон длин волн
без эпоксида на оптическом пути
высокая стабильность, высокая надежность
приложения
OXC.
ОАДМ
R&d в лаборатории
система мониторинга
Оптический переключатель FSW-4×4-SM-L-1310/1550-90-05-fa является идеальным компонентом для OADM, OXC, системного мониторинга и защиты. Благодаря компактному пакету его можно легко интегрировать в систему оптической связи высокой плотности.
технический параметр
|
параметры |
единица |
FSW-4×4-SM-L-1310/1550-90-05- FA |
|
диапазон длины волны |
нм. |
1260 ~ 1650 |
|
длина волны испытания |
нм. |
1310 / 1550 |
|
потеря вставки |
dB |
≤2.5 |
|
потеря возврата |
dB |
См ≥ 50 |
|
перекрестные помехи |
dB |
См ≥ 55 |
|
PDL |
dB |
≤ 0.15 |
|
WDL |
dB |
≤ 0.35 |
|
повторяемость |
dB |
≤ ±0.05 |
|
источник питания |
V |
5.0 ± 5% |
|
долговечность |
цикл. |
≥10 млн. |
|
время переключения |
МС |
≤8 |
|
оптическая мощность |
МВт |
≤500 |
|
тип переключателя |
|
закрытие |
|
рабочая температура |
℃ |
-5 ~ +70 |
|
температура хранения |
℃ |
-40 ~ +85 |
|
относительная влажность |
% |
5 ~ 95 |
|
размер |
Мм. |
(L)115×(W)98×(H)15 ±0.2 |

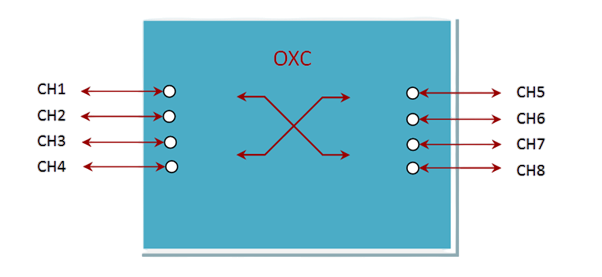

оптический маршрут
размер (мм)
Вид сверху вид снизу
конфигурация штифта
|
штифт №. |
название сигнала |
I / O |
описание |
|
1 |
1D0 |
ввод вводов |
TTL, com 1 бит выбора канала 0 |
|
2 |
1D1 |
ввод вводов |
TTL, com 1 бит выбора канала 1 |
|
3 |
2D0 |
ввод вводов |
TTL, com 2 бит выбора канала 0 |
|
4 |
2D1 |
ввод вводов |
TTL, com 2 выбор канала бит 1 |
|
5 |
/в |
ввод вводов |
Выбор канала включен. |
|
6 |
первое место |
ввод вводов |
сброс загрузки |
|
7 |
VCC |
ввод вводов |
Источник питания 5,0±5% впостоянного тока (максимум 250 мм). |
|
8 |
GND. |
ввод вводов |
наземная земля |
|
9 |
3D0 |
ввод вводов |
TTL, com 3 выбор канала бит 0 |
|
10 |
3D1 |
ввод вводов |
TTL, com 3 выбор канала бит 1 |
|
11 |
4D0 |
ввод вводов |
TTL, com 4 выбор канала бит 0 |
|
12 |
4D1 |
ввод вводов |
TTL, com 4 канал выбор бит 1 |
|
13 |
1S0 |
выходная версия |
TTL, com 1 выходной бит состояния переключателя 0 |
|
14 |
1S1 |
выходная версия |
TTL, com 1 выходной бит состояния переключателя 1 |
|
15 |
2S0 |
выходная версия |
TTL, com 2 выходной бит состояния переключателя 0 |
|
16 |
2S1 |
выходная версия |
TTL, com 2 выходной бит состояния переключателя 1 |
|
17 |
3S0 |
выходная версия |
TTL, com 3 выходной бит состояния переключателя 0 |
|
18 |
3S1 |
выходная версия |
TTL, com 3 выходной бит состояния переключателя 1 |
|
19 |
4S0 |
выходная версия |
TTL, com 4 выходной бит состояния переключателя 0 |
|
20 |
4S1 |
выходная версия |
TTL, com 4 выходной бит состояния переключателя 1 |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
