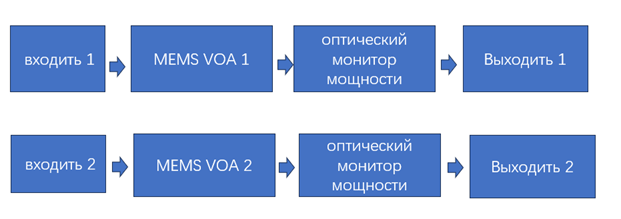

1. внутренняя схема модуля
2. Технические параметры
модель | HC-MVOA-2-SM |
тип волокна | СМ (9/125) |
длина волны калибровки | 1310/1550 нм |
диапазон затухания | 0-30 дБ (без потерь вставки) |
Режим Регулируемый оптический аттенюатор | MEMS темный или яркий (необязательно) |
Потеря вставки | ≤1,2 дБ |
точность затухания | ≤±0. 3 дБ |
Диапазон контроля оптической мощности | -50 ~ +23 дБм |
точность оптической мощности | ≤±0. 25 дБ |
разрешающая способность | 0,01 дБ |
Потеря, связанная с длиной волны | ≤0,25 дБ |
Потери, связанные с поляризацией | ≤0,2 дБ |
возврат потерь | ≥ 50 дБ |
время отклика | ≤10 мс |
входная оптическая мощность | ≤500 мВт |
оптический интерфейс | ФК/АПК (необязательно) |
длина волокна | 1 м (обсадка 0,9) |
Рабочее напряжение/ток | DC 5 В ± 10%, I≤300 мА |
Рабочая температура | -5 ~ 70 °C |
Температура хранения | -40 ~ 85 °C |
Размер модуля | 90 (длина) x 55 (ширина) x 12 (высота) ± 0,2 мм |
Примечание: 1. Все параметры испытываются при комнатной температуре.
2. Все параметры не включают потери вставки разъема, а пара разъема добавляет потери 0,3 дБ.

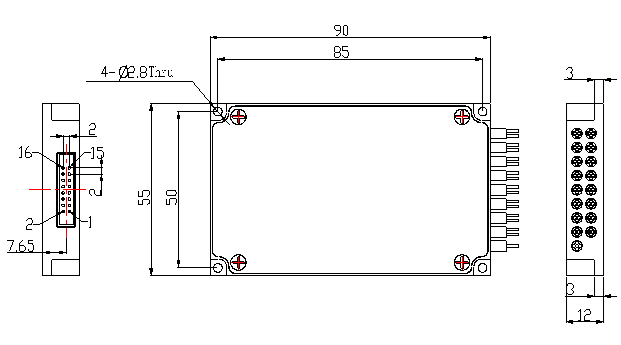

3. Размерная схема модуля
M3
4. Определение штифта
Номер пина | Определение штифта | Направление и тип сигнала | Описание функций |
3 | ВКК, | мощность | Рабочий источник питания, постоянный ток 5 В, 1,0 А |
6 | ГНД | мощность | ГНД |
9 | TXD | выходной объем | Тревога передачи данных последовательного порта (последовательный порт уровня LVTTL) |
10 | RXD, RXD | ввод в | Приемник данных последовательного порта (последовательный порт уровня LVTTL) |
Примечание. Электрический интерфейс модуля M3 использует MOLEX 87833-1620. Клиентским разъемам рекомендуется использовать MOLEX 87568-1694.
Если вам нужна дополнительная информация, пожалуйста, скачайте и свяжитесь с нами.
