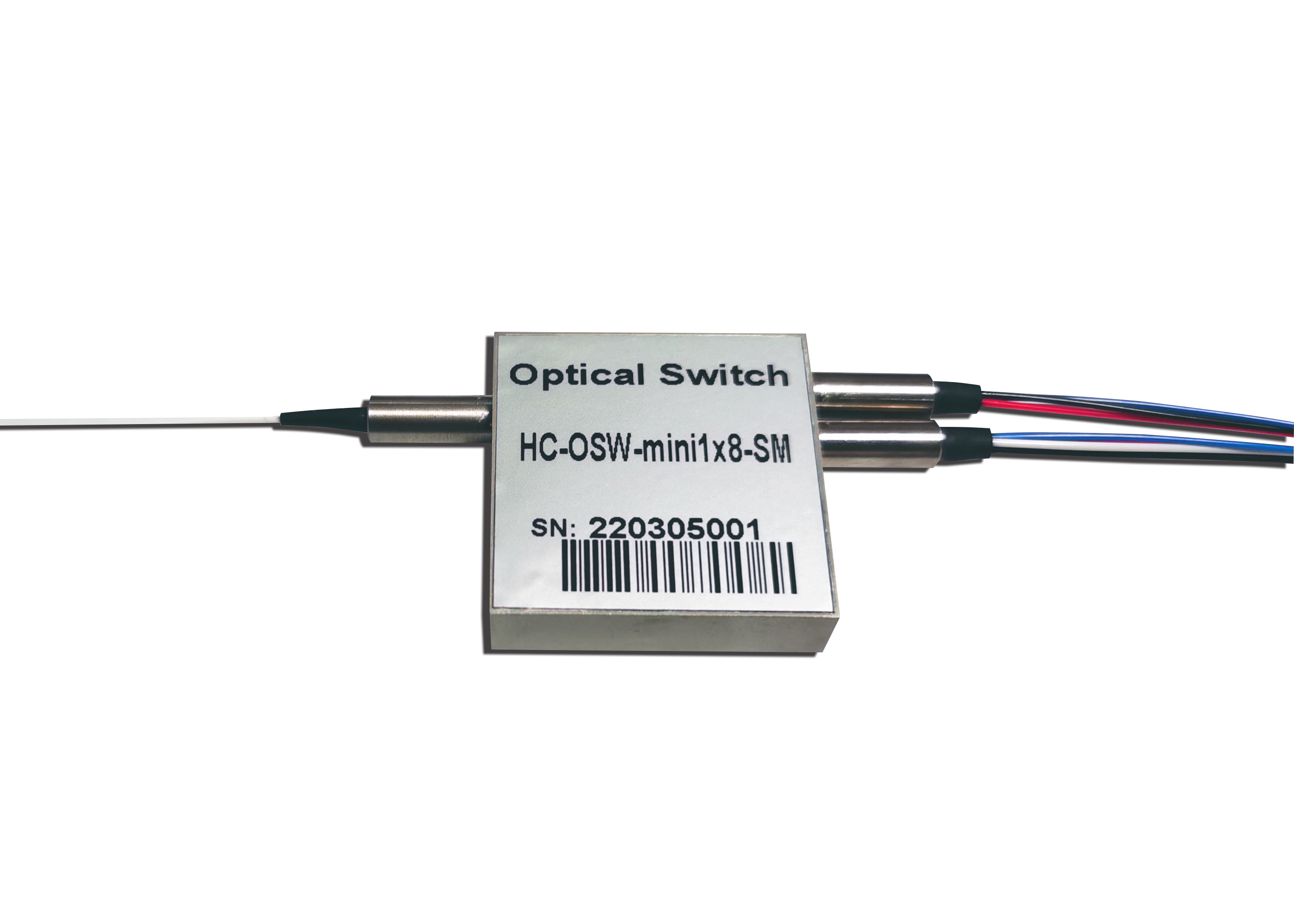

1×8 миниатюрный световой переключатель
Описание продукта
Серия оптоволоконных переключателей 1x8 соединяет оптический канал, перенаправляя входящий оптический сигнал на выбранное выходное оптическое волокно. После удаления сигнала привода операция блокировки поддерживает выбранный световой путь. В переключатель встроен электронный датчик положения, а передовая конструкция на основе новых материалов значительно снижает чувствительность положения движущихся частей, обеспечивая беспрецедентно высокую стабильность, а также непревзойденную низкую стоимость. Для переключателей этой серии доступны электронные приводы.
характеристика
Непревзойденный недорогой
Низкое оптическое искажение
Высокая изоляция высокая надежность
безэпоксидный оптический путь
применение
Блокировка каналов
Настраиваемое добавление/удаление
Мониторинг системы
Приборы
Технический параметр
параметр | спецификация | единица |
рабочая длина волны | 1260-1620 (SM), 850 (MM) | нанометр |
потери при вводе | ≤1.2 | dB |
потери, связанные с длиной волны | ≤0.35 | dB |
Потери, связанные с поляризацией | ≤0.05 | dB |
потеря, связанная с температурой | ≤0.25 | dB |
эхо-потери | SM≥50 мм ≥ 30 | dB |
взаимный звук | SM≥55 мм ≥ 50 | dB |
время переключения | ≤8 | дама |
повторяемость | ≤±0.02 | dB |
долговечность | ≥107 | эра |
рабочее напряжение | 3 или 5 | V |
Тип переключателя | Без блокировки/блокировки | |
рабочая температура | －20~＋70 | ℃ |
температура хранения | －40~＋85 | ℃ |
оптическая мощность | ≤500 | микроволна |
размер | 35.0L×35.0W×9.0H | мм |
Конфигурации штифтов
Latching Type
тип | оптичес кий путь | реле | электропривод | датчик состояния | ||||||
1×8 | Пы 1 | Штифт 5 | Штифт 6 | штифт | штифт | штифт | штифт | штифт | ||
Лачинg | Входной порт 1 (черный) | реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие |
реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие | ||
реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | ||
Входной порт 2 (красный) | реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие | |
реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | ||
реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие | ||
Входной порт 3 (синий) | реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие | |
реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие | ||
реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие | ||
Входной порт 4 (белый) | реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие | |
реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | ||
реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | ||
Входной порт 5 (черный) | реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | |
реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие | ||
реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | ||
Входной порт 6 (красный) | реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | |
реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | ||
реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие | ||
Входной порт 7 (синий) | реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | |
реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие | ||
реле | -- | -- | GND | V＋ | закрытие | открытый | открытый | закрытие | ||
Входной порт 8 (белый) | реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | |
реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | ||
реле | V＋ | GND | -- | -- | открытый | закрытие | закрытие | открытый | ||
Non—Latching Type
тип | оптичес кий путь |
реле | электропривод | датчик состояния | |||||||
1×8 | штифт | штифт | штифт | штифт | штифт | штифт | штифт | штифт | |||
Неблокировк а g |
Входной порт 1 (черный) | реле | -- | -- | -- | -- | закрытие | открытый | открытый | закрытие | |
реле | -- | -- | -- | -- | закрытие | открытый | открытый | закрытие | |||
реле | V＋ | -- | -- | GND | открытый | закрытие | закрытие | открытый | |||
Входной порт 2 (красный) | реле | -- | -- | -- | -- | закрытие | открытый | открытый | закрытие | ||
реле | V＋ | -- | -- | GND | открытый | закрытие | закрытие | открытый | |||
реле | -- | -- | -- | -- | закрытие | открытый | открытый | закрытие | |||
Входной порт 3 (синий) | реле | -- | -- | -- | -- | закрытие | открытый | открыты й | закрытие | ||
реле | -- | -- | -- | -- | закрытие | открытый | открыты й | закрытие | |||
реле | -- | -- | -- | -- | закрытие | открытый | открыты й | закрытие | |||
Входной порт 4 (белый) | реле | -- | -- | -- | -- | закрытие | открытый | открыты й | закрытие | ||
реле | V＋ | -- | -- | GND | открытый | закрытие | закрыти е | открытый | |||
реле | V＋ | -- | -- | GND | открытый | закрытие | закрыти е | открытый | |||
Входной порт 5 (черный) | реле | V＋ | -- | -- | GND | открытый | закрытие | закрыти е | открытый | ||
реле | -- | -- | -- | -- | закрытие | открытый | открыты й | закрытие | |||
реле | V＋ | -- | -- | GND | открытый | закрытие | закрыти е | открытый | |||
Входной порт 6 (красный) | реле | V＋ | -- | -- | GND | открытый | закрытие | закрыти е | открытый | ||
реле | V＋ | -- | -- | GND | открытый | закрытие | закрыти е | открытый | |||
реле | -- | -- | -- | -- | закрытие | открытый | открыты й | закрытие | |||
Входной порт 7 (синий) | реле | V＋ | -- | -- | GND | открытый | закрытие | закрыти е | открытый | ||
реле | -- | -- | -- | -- | закрытие | открытый | открыты й | закрытие | |||
реле | -- | -- | -- | -- | закрытие | открытый | открыты й | закрытие | |||
Входной порт 8 (белый) | реле | V＋ | -- | -- | GND | открытый | закрытие | закрыти е | открытый | ||
реле | V＋ | -- | -- | GND | открытый | закрытие | закрыти е | открытый | |||
реле | V＋ | -- | -- | GND | открытый | закрытие | закрыти е | открытый | |||
