Модуль 100G, 200G DWDM OADM
Особенности
Низкие вносимые потери
широкая полоса пропускания
Высокая изоляция полосы пропускания
Высокая стабильность и надежность
без использования эпоксидной смолы в оптическом тракте
приложения
Добавление/сброс сетевого канала DWDM
маршрутизация по длине волны
Волоконно-оптический усилитель
Технические параметры
Элемен | 4 канала | 8 каналов | |||
Мультиплексор | Демультиплексор | Мультиплексор | Демультиплексор | ||
Длина волны канала (нм) | МСЭ сетка, сетка | ||||
Расстояние между каналами (ГГц) | 100/200 | ||||
Пропускная полоса канала (@-0,5 дБ полосы пропускания (нм) | >0.22(100G)/>0.5(200G) | ||||
Потеря вставки (дБ) | В---Падении@drop | 2.0 | 3.2 | ||
Добавить---Выйти @ добавить | 2.0 | 3.2 | |||
Входь--- Выходь@other | 2.5 | 5.0 | |||
Изоляция (дБ) | соседнее место | N/A | >30 | N/A | >30 |
не соседние | N/A | >40 | N/A | >40 | |
Добавление/выброс рябки канала (дБ) | <0.3 | ||||
Чувствительность к температуре потери инерции (дБ/℃) | <0.005 | ||||
Сдвиг температуры длины волны (нм/℃) | <0.002 | ||||
Потеря, зависящая от поляризации (дБ) | <0.1 | ||||
Дисперсия режима поляризации (ps) | <0.1 | ||||
направленность (дБ) | >50 | ||||
Потеря возврата (дБ) | >45 | ||||
Максимальная мощность (мВт) | 300 | ||||
Оптерная температура (℃) | -10~+75 | ||||
Температура хранения (℃) | -40~+85 | ||||
Размер упаковки (мм) | L100×W80×H10 | ||||
L120×W80×H18 | |||||
L141×W115×H18 | |||||
* 1. Вышеуказанные спецификации предназначены для устройств без разъема. 2. Спецификация может измениться без уведомления.
Размеры (mm)

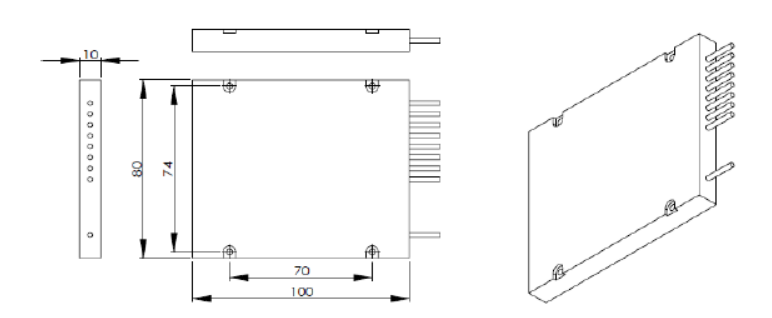

100×80×10mm
![NUCL3@MA$4(NZ]}CTN@KO%D.png](https://www.glhclink.com/storage/uploads/20210610/202106101453452607.png "NUCL3@MA$4(NZ]}CTN@KO%D.png")

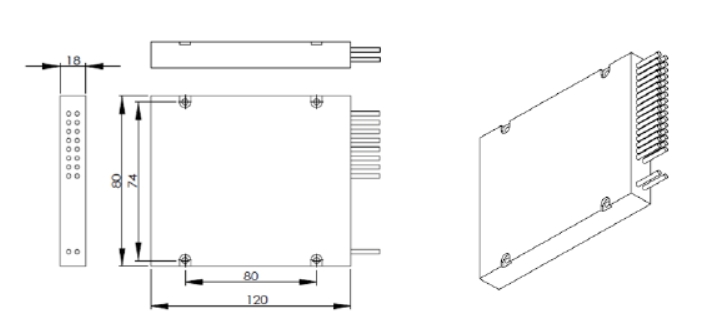

120×80×18mm
![83YET4@2YXM4W(]~VPFJE~G.png](https://www.glhclink.com/storage/uploads/20210610/202106101454476994.png "83YET4@2YXM4W(]~VPFJE~G.png")

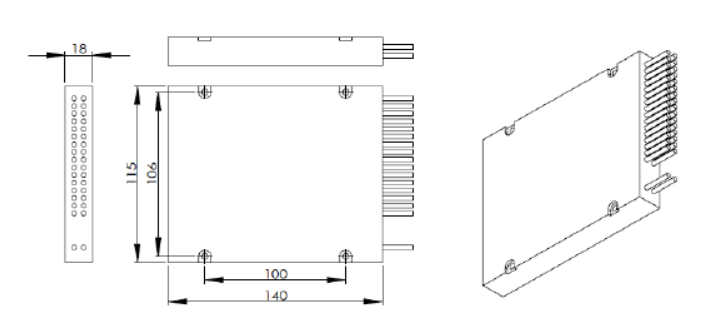

140×115×18mm
Информация о заказе HC-DWDM-A-B-C-D-E-F
A | B | C | D | E | F |
Количество каналов |
Настройка |
1-й канал |
Тип волокна | Длина волокна | Разъем вход/выход |
04:4 канал 08:8 канал |
1:4 × 4 Добавить и сбросить 2:8 × 8 Добавить и сбросить |
21: Ч21 …… 34: Ч34 …… 50:Ch50 …… 61: Ч61 |
1:250um голый волокно 2:900um свободная Труба Кабель 3: 2 мм Кабель 4: 3 мм |
1:1m 2:2m S: Укажите |
0: нет 1: ФК/АПК 2: ФК/ПК 3: СК/АПК 4: СК/СКП 5: СТ 6: ЛК S: Укажите |
Если вам нужна дополнительная информация, ,пожалуйста, свяжитесь с нами.
