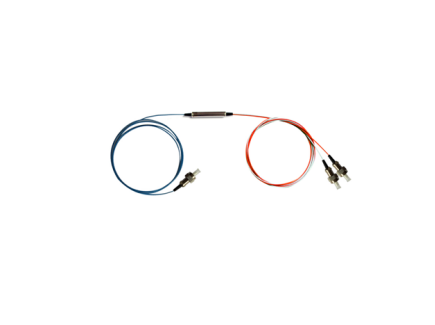

PM DWDM
Особенности продукта
Низкие потери при вводе
Широкий диапазон длины волны
Высококанальная изоляция
Высокая стабильность и надежность
применение
Сеть DWDM
Волоконно-оптический усилитель
Система волоконно-оптического кабельного телевидения
Добавление/удаление длины волны в оптическом канале
Технические параметры
Параметр | спецификация | |
Длина волны канала (нм) | Сеть МСЭ | |
Пропускная полоса канала (@-0,5 дБ ширина полосы (нм)) | ≥0.22（100G）≥0.5（200G） | |
Потери на ввод через канал (дБ) | ≤1.0 | |
Потеря вставки в отражающий канал/(дБ) | ≤0.6 | |
Изоляция (дБ) | смежный | >30 |
несмежный | >40 | |
отражение | >12 | |
Коэффициент гашения (@23℃) (дБ) | ≥18 | |
Направленность (дБ) | >45 | |
Потери отражения (дБ) | >45 | |
Обработка максимальной мощности (мВт) | 300 | |
Температура нагрева (℃) | -5~+70 | |
Температура хранения (℃) | -40~85 | |
Размер упаковки (мм) | 5.5×L38 для 900um сосновой трубы | |
1. Вышеуказанные спецификации подходят для устройств без разъема.
2. Для устройств с разъемами потери на вставку будут выше на 0,3 дБ, RL будет ниже на 5 дБ, а ER — на 2 дБ.
информация о заказе HC-PM-DWDM-A-B-C-D-E
A | B | C | D | E | ||
DWDM | МСЭ | Канал | выравнивание оси | тип волокна | длинаволокна | соединитель |
1 = 100 ГГц
2 = 200 ГГц |
01=Ч01
02=Ч02
….
60=Ч60 |
1 = быстрая блокировка оси
2 = работа по двум осям
S = указана |
1 = обнаженное оптическое волокно
2 = 900um сосновая трубка |
1=1m
2=2m
S = указание |
0 = нет
1=FC/APC
2=FC/PC
3=SC/APC
| |
4=SC/PC
| ||||||
5=ST
| ||||||
6=LC | ||||||
S = указание
| ||||||
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
