8X8 MEMS матричный модуль оптического переключателя
характеристика
Низкая вставка
Низкие вставные потери,
диапазон длины волны,
Модульная конструкция
высокой стабильностью и надежностью
прикладная программа
Оптические коммуникационные сети,
Соединения центров обработки данных,
Оптоволоконные сенсорные сети,
Тестирование и измерения,
Оптические вычисления
Квантовая связь.
спецификация
|
номер типа |
HC-MEMS-M-8×8 |
|
рабочая длина волны |
1260-1650 нм |
|
тестовая длина волны |
1310 нм |
|
Потеря вставки |
≤2,0 дБ |
|
эхо-потери |
≥45 дБ |
|
последовательное возмущение |
≥50 дБ |
|
Потери, связанные с поляризацией |
< 0,3 дБ |
|
потеря, связанная с длиной волны |
< 0,8 дБ |
|
потеря, связанная с температурой |
< 0,5 дБ |
|
время переключения |
≤30 мс (время переключения состояния 8×8) |
|
≤15 мс (время переключения соседних состояний) |
|
|
срок службы |
≥10 миллиардов раз |
|
энергопотребление |
≤10W |
|
максимальная оптическая мощность |
≤500 мВт |
|
волоконно-оптический тип |
SM-9/125 |
|
Тип оптического интерфейса |
FC/APC |
|
длина |
1.00 m |
|
интерфейс управления |
RS232 |
|
рабочее напряжение |
DC5V |
|
энергопотребление |
≤10W |
|
рабочая температура |
-20℃ ~ +70℃ |
|
температура хранения |
-40℃ ~ +85℃ |
|
Размеры модуля |
200x100x22mm |

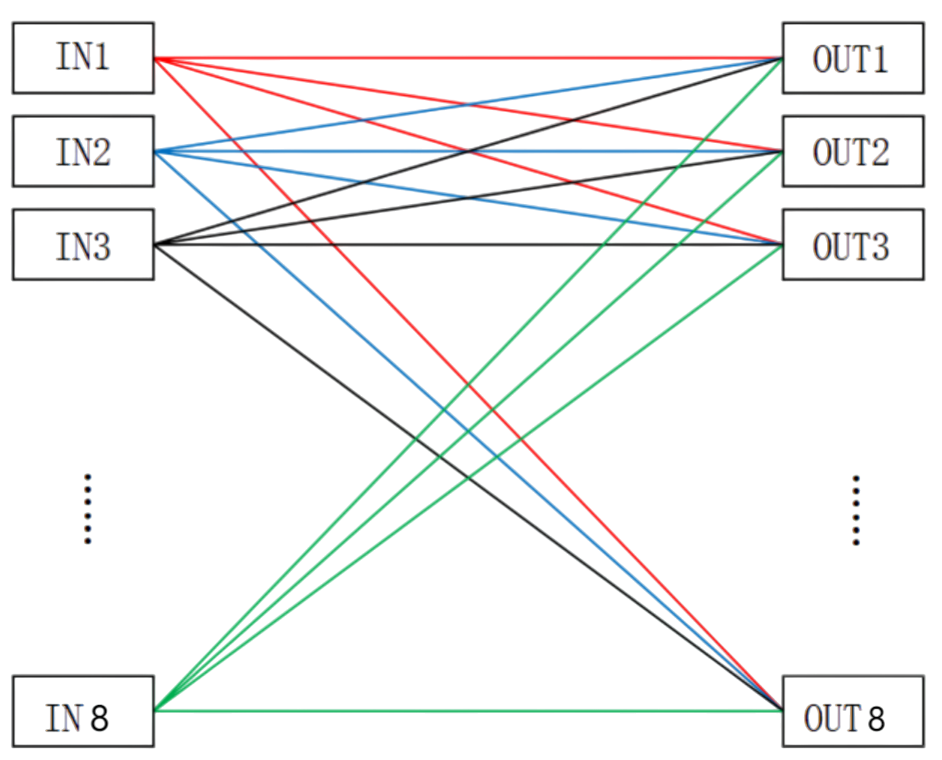

Внутренняя оптическая схема модуля

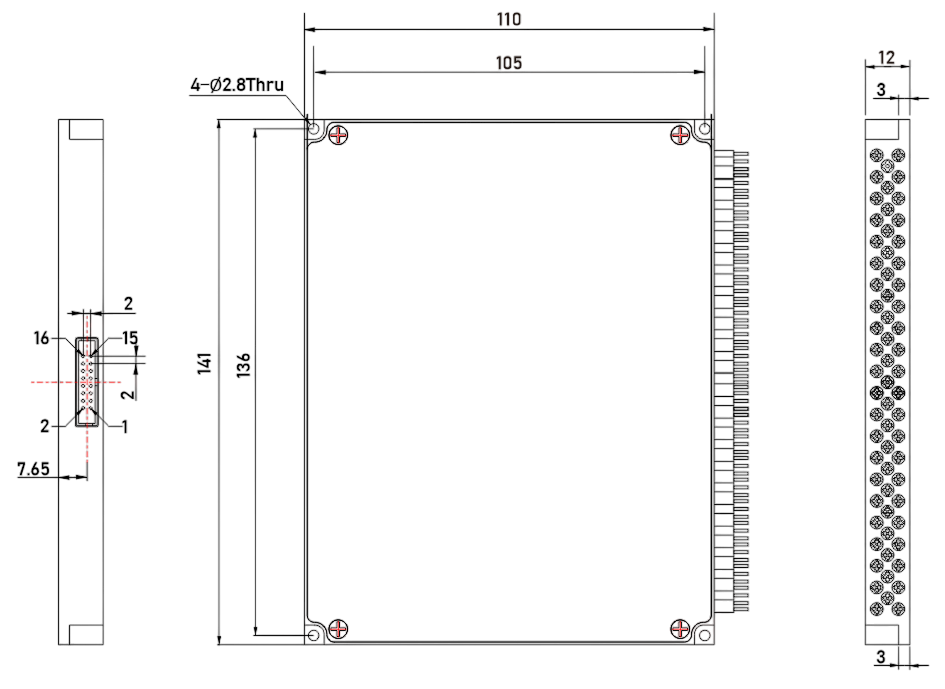

Размер (mm)
определение штифта
|
штифт # |
Наим. сигнала |
тип |
пояснение |
|
|
1 |
2 |
VCC |
Мощность |
+5VDC, цифровой источник питания |
|
3 |
4 |
GND |
Мощность |
цифровое заземление |
|
5 |
TXD |
выход |
передавать данные |
|
|
6 |
RXD |
ввод |
приём данных |
|
|
7 |
8 |
GND |
Мощность |
цифровое заземление |
|
9、10、11、12、 13、14、15、16、 17、18、19、20 |
ЧПУ |
|
|
|
|
Проекты |
Заводская конфигурация по умолчанию |
Примечание |
|
Включить источник питания начального канала |
Ввод 1 → выход 1, ввод 2 → выход 2, ввод 3 → выход 3, ввод 4 → выход 4, ввод 5 → выход 5, ввод |
При включении питания после выключения питания, поддерживать оптическое состояние конфигурации |
|
|
6 → выход 6, ввод 7 → |
|
|
|
выход 7, ввод 8 → выход |
|
|
|
8, |
|
|
скорость передачи последовательного порта |
9600 |
8 битов данных, 1 стоп-бит без проверки четности. |
Если вам нужны дополнительные технические документы, пожалуйста, скачайте их.
