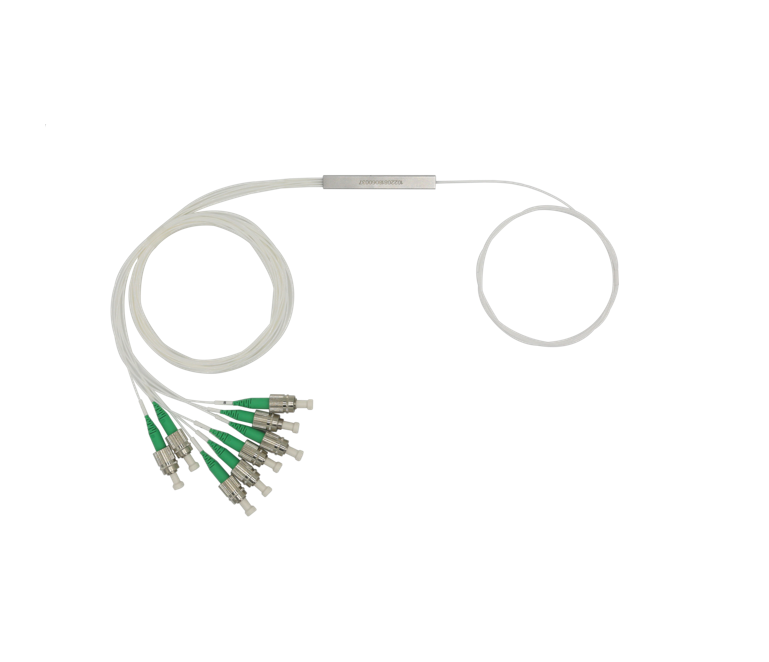

PM PLC
Особенности продукта
Низкие потери при вводе
нечувствительность к поляризации
Высокая стабильность и надежность
приложение
Оптическое волокно в дом
испытательное оборудование
Пассивная оптическая сеть мобильной связи (E/GPON)
Локальная сеть и городская сеть кабельного телевидения
Технические параметры
параметр | 1×2 | 1×3 | 1×4 | 1×6 | 1×8 | 1×12 | 1×16 | 1×24 | 1×32 | 1×64 |
ходовой Длина волны (нм) |
1310 или 1550 или специальный | |||||||||
Вставные потери (дБ) (типичное значение) | ≤3.8 | ≤6.2 | ≤7 | ≤9.4 | ≤10.2 | ≤12.6 | ≤13.5 | ≤15.8 | ≤16.6 | ≤21 |
Потери на вставку (дБ) (макс.) | ≤4.0 | ≤6.5 | ≤7.3 | ≤9.7 | ≤10.5 | ≤13 | ≤14 | ≤16 | ≤17 | ≤21.5 |
Однородность потерь (дБ) | ≤0.3 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.5 | ≤0.8 | ≤0.8 | ≤1.2 | ≤1.0 | ≤1.5 |
Эл (децибел) | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥18 | ≥18 | ≥18 | ≥18 |
Потери отражения (дБ) | ≥50 | |||||||||
Направленность (дБ) Минимальное значение | ≥50 | |||||||||
тип волокна | PM1310 или PM1550 или специальные | |||||||||
Рабочая температура (℃) | -5～70 | |||||||||
Температура хранения (℃) | -40～85 | |||||||||
обработка максимальной м ощности (МВт) |
500 | |||||||||
Размер упаковки (мм) | особенный | |||||||||
* Вышеуказанные спецификации подходят для устройств без разъемов.
* Для устройств с разъемом IL на 0,3 дБ выше, RL на 5 дБ ниже, ER на 2 дБ ниже. Клавиша разъема по ум олчанию выравнивается с медленным
Размер упаковочной коробки
Проекты | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X64 |
（L*W*H） | 40*4*4 | 50*7*4 | 60*7*4 | |||||||
（L*W*H） | 60*7*4 | 60*12*4 | 80*20*6 | |||||||
（L*W*H） | 100*80*10 | 120*80*18 | 141*115*18 | |||||||
информация о заказе HC-PMPLC-1×N-A-B-C-D-E-F-G
A | B | C | D | E | F | G | |
PMPLC | длина волны Сфера охвата | порт | тип волокна | упаковка тип | тип хвостового волокна | длина | соединитель |
1310=1310нм 1550=1550нм S = Специальные | 0102=1x2 0104=1x4 0108=1X8 0116=1X16 0132=1X32 0164=1X64
| 1=PM1310 2=PM1550 | A= Чистое волокно
B= миниатюрный размер
C= коробка
D= Тип стружки
E= Тип поддона
F=СТЕЛЛАЖ
S=Специал |
0=Чистое волокно
1 = 900 мкм свободная трубка
2 = 900 мкм герметичный корпус
3 = 2,0 мм оптического волокна
4= 3,0 мм оптического волокна
| 0=0.5m 1=1m 2=1.5m 3=2m 4=3m 5=4m S = Специальн ые
| 0 = нет 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC S = особый
| |
Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.
